LZ系列流量指示視鏡

發布時間：2019-11-05 09:10 瀏覽次數：11940

產品詳細介紹

用途：

　　LZ系列流量指示視鏡是管路視鏡的一種。該系列產品與設備之間采用法蘭或螺紋兩種形式連接，可垂直或橫向安裝于管路中。主要由連接法蘭（或管螺紋），玻璃視鏡、接管法蘭、主體、壓蓋法蘭及浮球或平衡翻板或葉輪等部件組成。當管路內有流體通過時，視鏡內的浮球或翻板或葉輪等在流體的沖擊下，浮球浮起、平衡翻板翻開、葉輪轉動，通過浮球浮起的高度、翻板翻開角度的大小、葉輪轉動的快慢程度可宏觀的觀察到管路中流體流量的大小。廣泛地應用于石油、化工、電力、冶金、醫藥等領域。

產品分類：

結構形式	設計溫度(℃)	公稱壓力(MPa)	公稱直徑(DN)	接液材質代號	連接法蘭標準

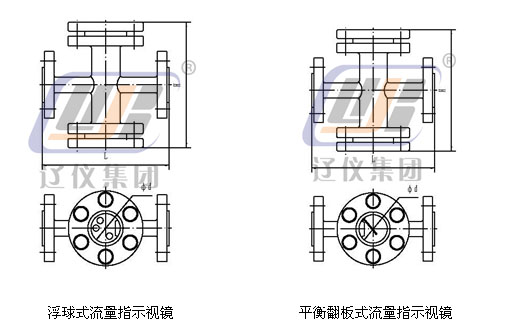

LZF型浮球式流量指示視鏡	0~60	0.25~0.6	15~150	Ⅰ碳鋼 Ⅱ不銹鋼 Ⅲ全不銹鋼	HG/T20592-2009 RF或管螺紋（外）
LZP型平衡翻板式流量指示視鏡	-20~200

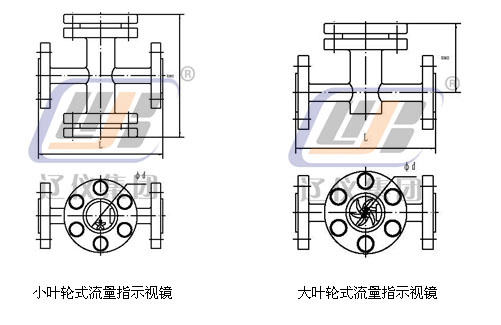

LZX型小葉輪式流量指示視鏡
LZD型大葉輪式流量指示視鏡
